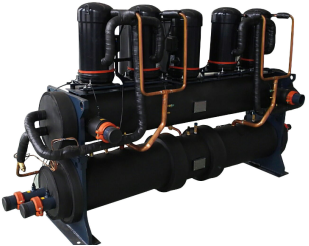

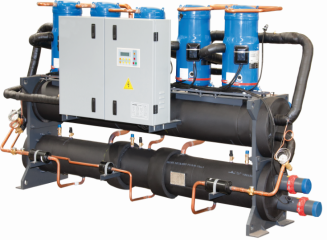

AIRKINS水冷冷水机组

机组采用涡旋式压缩机,系统由一至四台压缩机组成。配合高效壳管式冷凝器、蒸发器及控制系统。

本系列机组适用于一般家庭、别墅、小型餐厅、商店、旅馆、KTV、办公及商业大楼等中央空调系统。

1. 压缩机特性及组件介绍

涡旋式压缩机本身具有优良的抗液击能力，安装油加热装置后更可有效的防止运行时由于油氟分离不够产生的机器故障。

2.蒸发器：

(1) 壳管式蒸发器，配合高效内螺纹铜管，换热效率高。

3.冷凝器：

(1) 壳管式，单或多回路设计，配合外鳍式高效铜管。

(2) 钢制壳体：制作与试验均符合JB/T4750-2003《制冷装置用压力容器》标准。

4.控制系统：

含起动装置、过热保护装置和电源保护。微电脑控制器采用知名品牌宽温型电器元件，可在-15℃至65℃环境温度下可靠运行。具有完善的自动控制功能配备RS-232、RS-485标准通讯接口，可实现远程控制。

5. 控制方式

微电脑控制特性：

(1) 以冷水回水或出水温度对冷水主机进行控制。

(2) 当负荷达到机组的停机设定值时，自动停机，且能自动启动。

(3) LCD显示屏幕。

(4) 进回水温度显示和设定，运行状况、压缩机运转时间。

AIRKINS水冷冷水机组参数表（一）

机组型号			LSW(C)	20		30	40		60	80	100
			LSW(C)R
名义制冷量			kW	17		28	38		56	76	95
制冷输入功率			kW	3.6		5.9	7.9		11.8	15.8	23.7
压缩机形式				全封闭涡旋式
压缩机数量				1		1	1		2	2	3
电源				3N-380V-50HZ
启动方式				直接启动
冷媒				R407C/R22
冷媒充注量		kg		3	5		7		10	14	20
冷媒控制装置				外平衡热力膨胀阀
蒸发器	型式			套管式				壳管式
	水阻力		kPa	90				70
	水管直径		DN	50		50	50	50		65	65
	水量		M3/h	2.9		4.9	6.5	9.7		13.1	18.2
冷凝器	形式			套管式				壳管式
	水阻力		kPa	90				70
	水管直径		DN	50	50		50	50		65	65
	水量		M3/h	3.5	5.8		7.8	11.6		15.6	22
热回收器	型式			-	-		-	壳管式
	回收量			-	-		-	30%
	水阻力		kPa	-	-		-	30
	水管直径		DN	-	-		-	40		40	50
	水量		M3/h	-	-		-	3.8		5.1	7.3
热回收器	型式			-	-		-	壳管式
	回收量			-	-		-	100%
	水阻力		kPa	-	-		-	70
	水管直径		DN	-	-		-	50		65	65
	水量		M3/h	-	-		-	11.6		15.6	22
控制保护装置				高低压保护、防冻保护、温度控制、逆相欠相保护、电压保护、排气温度保护、电机内置过热保护、过电流保护、安全阀
机组结构形式				卧式				立式
外形尺寸			L	1400	1400		1400	2100（1800）		2100（1800）	2400
			W	655	655		655	800（650）		800（650）	800
			H	1100	1100		1100	1650（1200）		1650（1200）	1650（1350）
机组重量			kg	240	270		285	520（410）		630（495）	780（680）
运行重量			kg	280	325		340	610（490）		760（610）	920（820）
噪音			dB（A）	52	52		53	56		56	58

注：冷却水进水温度30℃，出水温度35℃；冷水进水温度12℃，出水温度7℃.

机组分为有外壳和无外壳两种型式，订货时需要予以说明，常规方式：LSW40(C)R以下含LSW40(C)R 为带外壳，其它机组不带外壳。括号内参数为不带外壳的机组参数。机组外型尺寸不包含热回收器。

AIRKINS水冷冷水机组参数表（二）

机组型号		LSW(C)	120	160	200		240	280
		LSW(C)R
名义制冷量		kW	114	152	190		228	273
制冷输入功率		kW	23.7	31.6	39.5		47.4	52
压缩机形式			全封闭涡旋式
压缩机数量		台	3	4	5		6	2
电源			3N-380V-50HZ
启动方式			直接启动
冷媒			R407C/R22					R410A
冷媒充注量		kg	21	38	35		42	50
冷媒控制装置			外平衡热力膨胀阀
蒸发器	型式		壳管式
	水阻力	kPa	70
	水管直径	DN	80	80		100	100	100
	水量	M3/h	19.6	26.1		32.7	39.2	47
冷凝器	形式		壳管式
	水阻力	kPa	70
	水管直径	DN	80	80		100	100	100
	水量	M3/h	23.4	31.2		39.5	46.8	55.3
热回收器	型式		壳管式
	回收量		30%
	水阻力	kPa	70
	水管直径	DN	50	50		50	65	65
	水量	M3/h	7.7	10.3		12	15.4	18.2
热回收器	型式		壳管式
	回收量		100%
	水阻力	kPa	70
	水管直径	DN	80	80		100	100	100
	水量	M3/h	23.4	31.2		39.5	46.8	55.3
控制保护装置			高低压保护、防冻保护、温度控制、逆相欠相保护、电压保护、排气温度保护、电机内置过热保护、过电流保护、安全阀
机组结构形式			立式
外形尺寸		L	2400	2400		2800	3166	3166
		W	800	850		850	850	850
		H	1700(1350)	1700(1400)		1700(1400)	1700(1400)	1700(1560)
机组重量		kg	860(690)	920(780)		1040(880)	1350（1150）	1360(1160)
运行重量		kg	920(830)	1050(940)		1150(1060)	1480（1380）	1490(1390)
噪音		dB（A）	58	61		62	64	65

注：冷却水进水温度30℃，出水温度35℃；冷水进水温度12℃，出水温度7℃.
